Описание

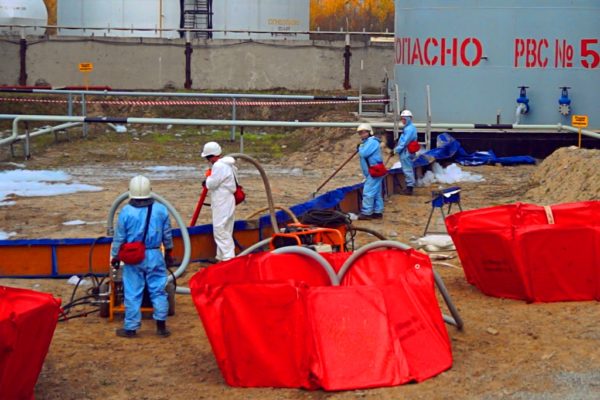

Подпорная стенка применяется как самостоятельное изделие или совместно с другими конструкциями для удержания потоков нефтепродуктов, временного хранения нефти, создание резервуаров для сбора разлившихся нефтепродуктов, других жидкостей, кроме щелочей и кислот, сыпучих веществ, для создания гидроизоляционных экранов и для укрытий многоцелевого назначения. Длина подпорной стенки в развернутом состоянии составляет 30 м.

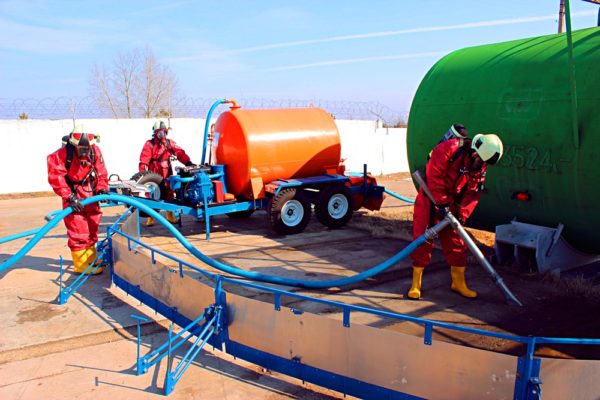

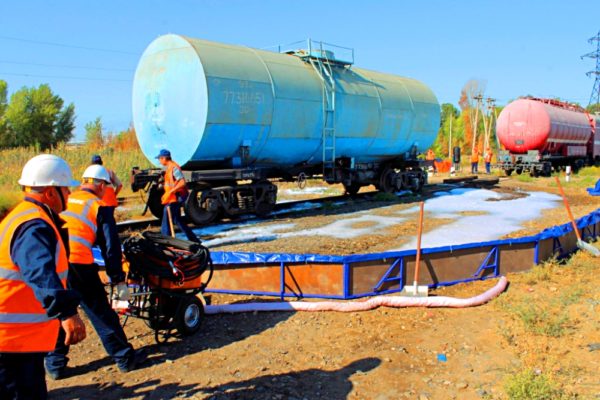

Подпорная стенка состоит из отдельных секций с опорными устройствами и защитного полога из маслобензостойкого материала. Секции подпорной стенки имеют анкера, которые заглубляются в грунт, опорное устройство так же фиксируется анкерами. Полог расстилается перед подпорной стенкой, фиксируется к грунту анкерами и к секциям канатом. В комплект подпорной стенки входит контейнер для транспортировки. Конструкция контейнера обеспечивает компактное хранение секций стенки. Каждая секция подпорной стенки имеет места крепления опорных стоек в транспортном положении.
Техническая документация:
|
№ п/п |
Наименование параметра | ПС-0,5/30 | ПС-0,75/30 |
ПС-0,9/30 |
|
1 |
Высота удерживаемого потока, м |
0,5 |
0,7 |
0,9 |
|
2 |
Габаритные размеры, м
— длина секции общая — высота
|
2 30 0,55
|
2 30 0,75
|
2 30 0,95
|
|
3 |
Площадь защитного полога, м2 |
60 |
82,5 |
105 |
|
4 |
Масса, кг не более
— секции — всего изделия с пологом |
20 300 |
30 500 |
40 700 |
|
6 |
Нормативное время в заполненном состоянии, сутки |
5 |
5 |
5 |
|
7 |
Обслуживающий персонал, чел |
2 |
2 |
2 |
|
8 |
Срок хранения, лет |
3 |
3 |
3 |
|
9 |
Транспортный объём м3 |
1,5 |
1,8 |
2,1 |
