Описание

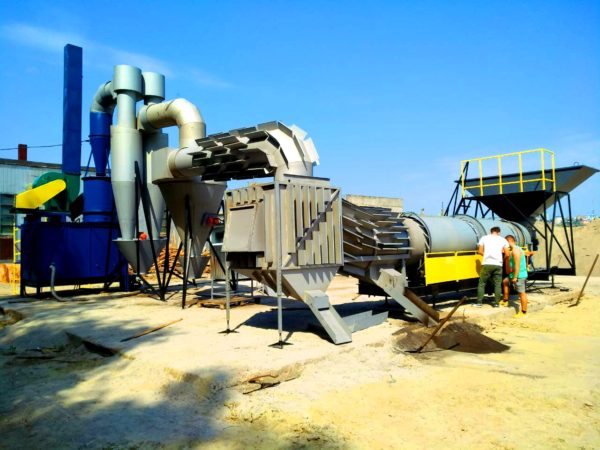

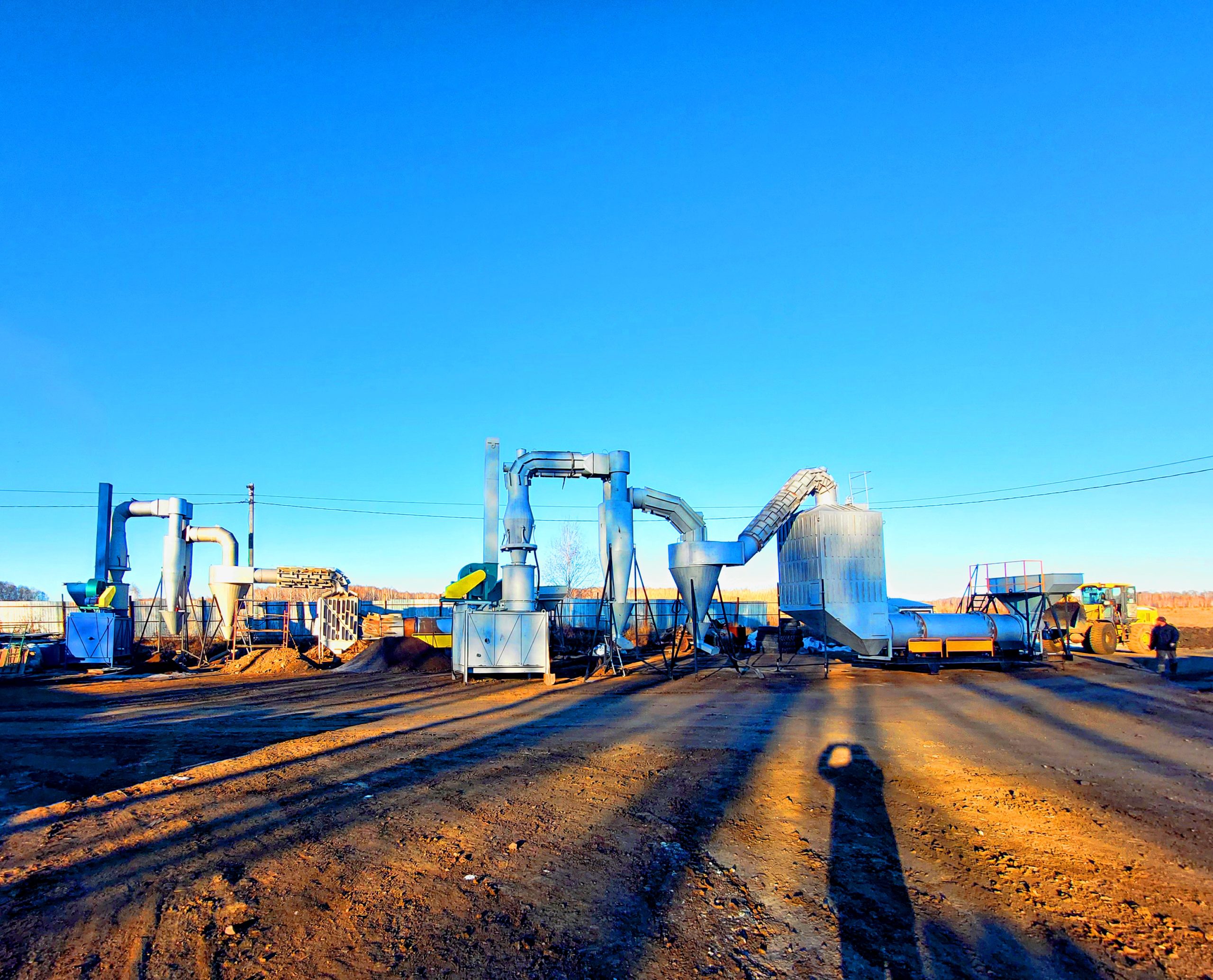

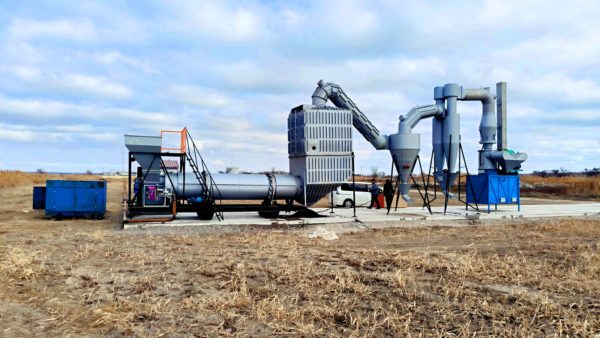

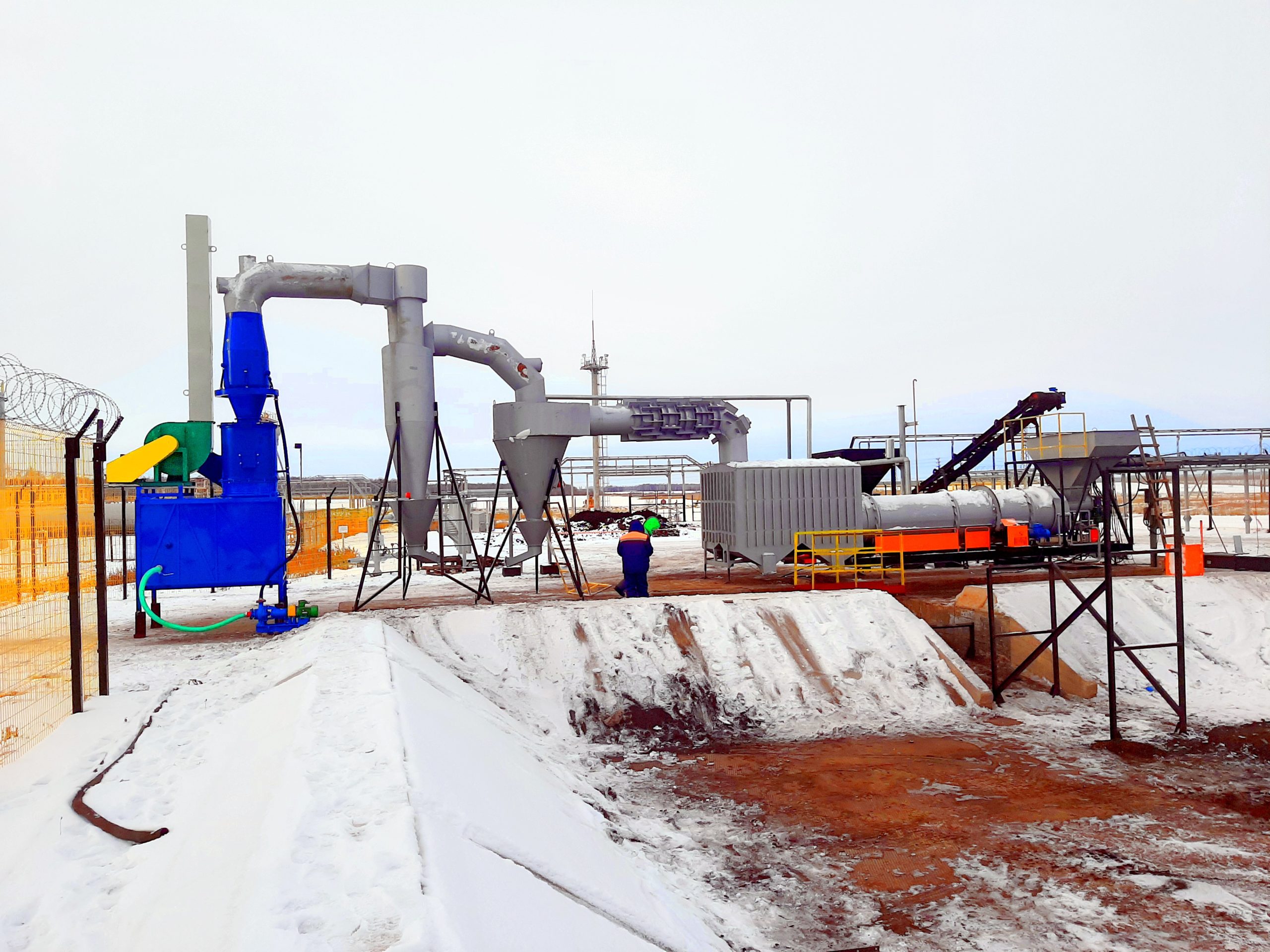

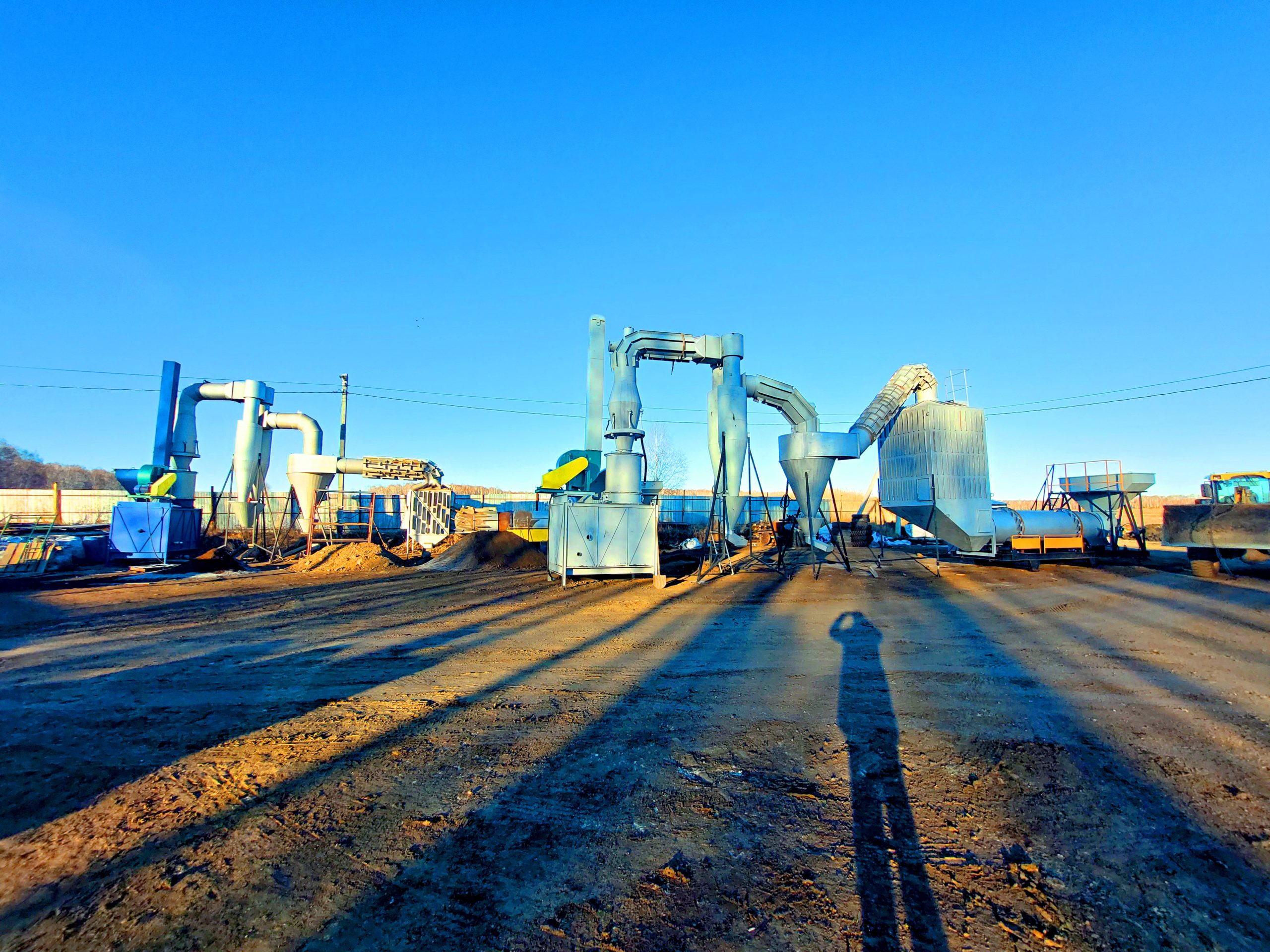

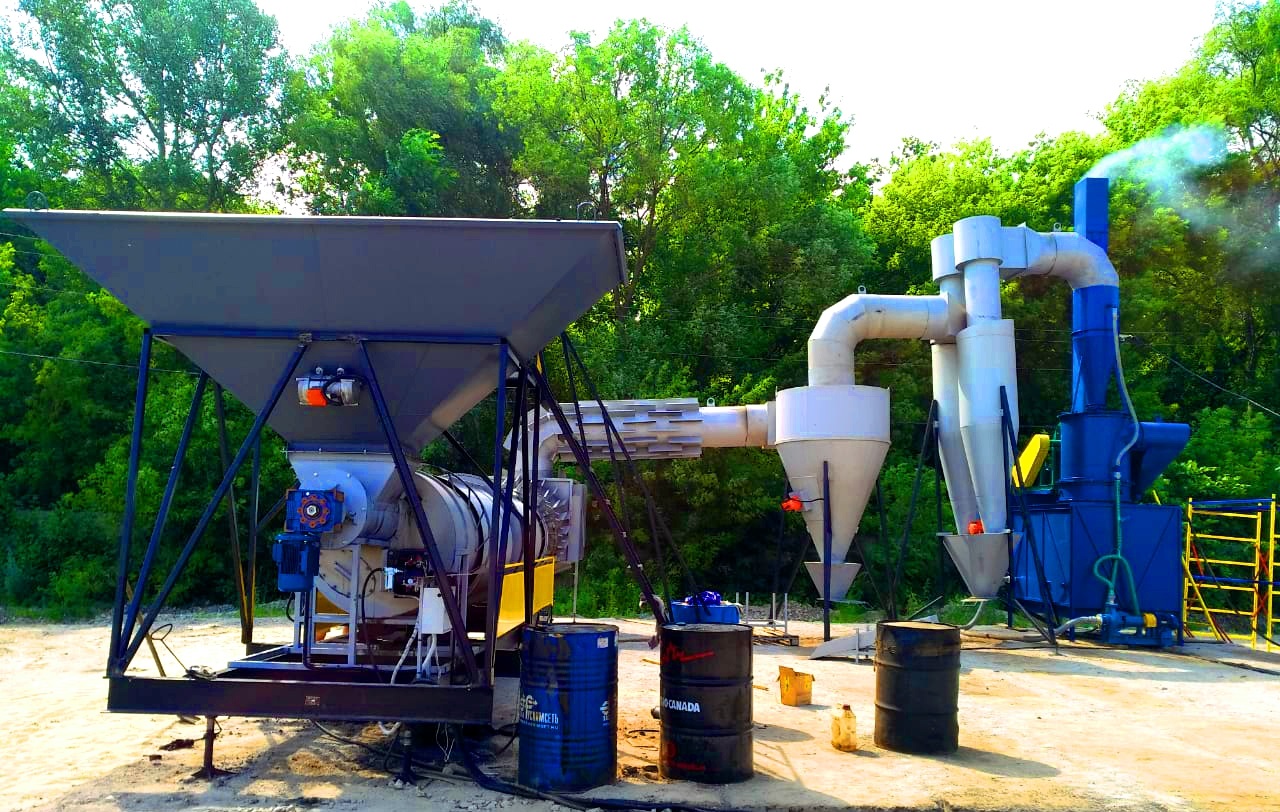

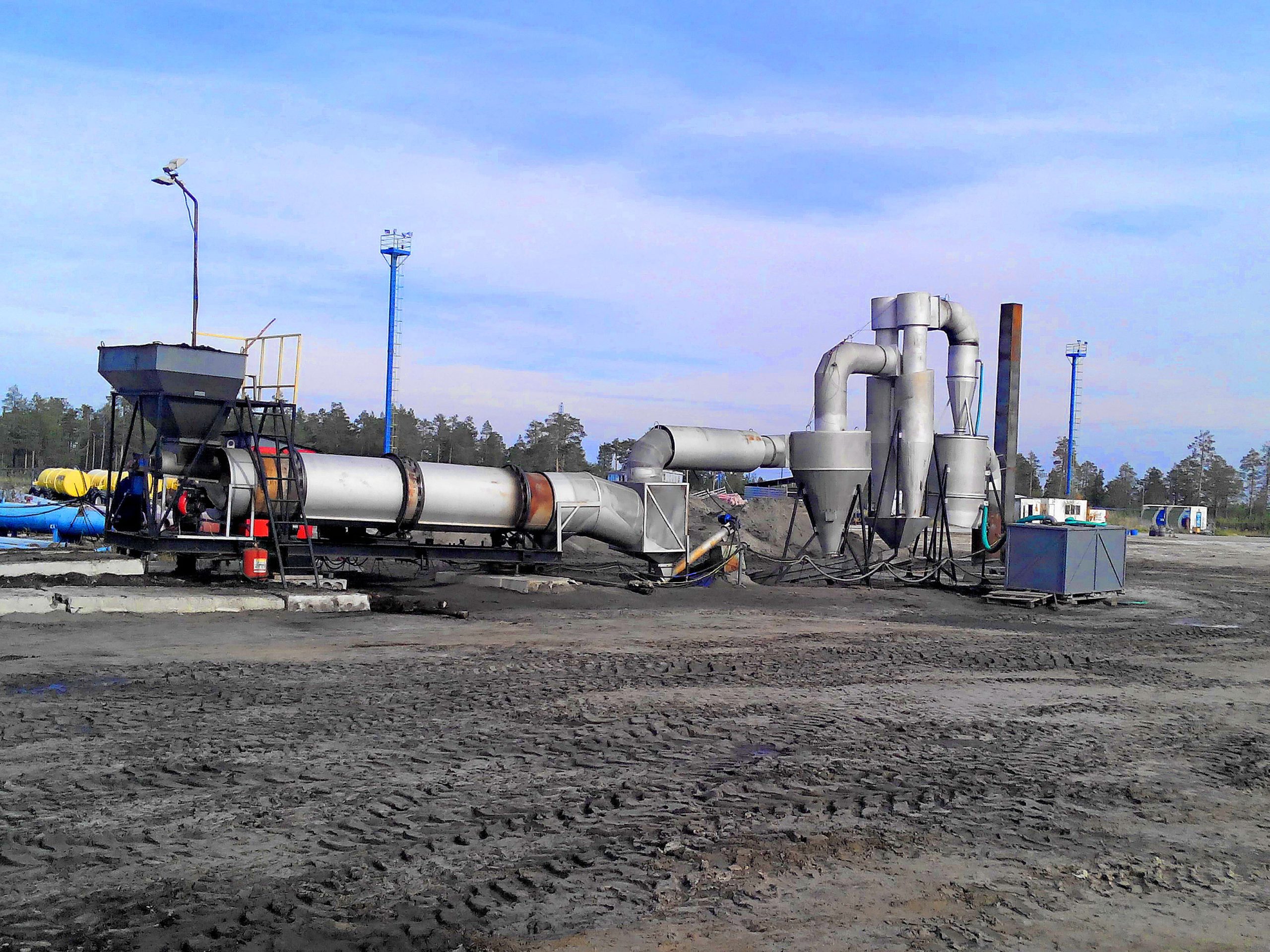

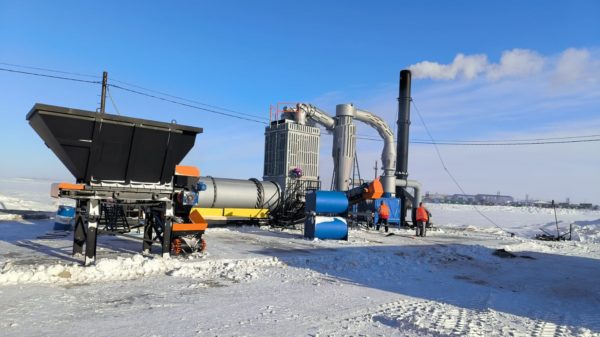

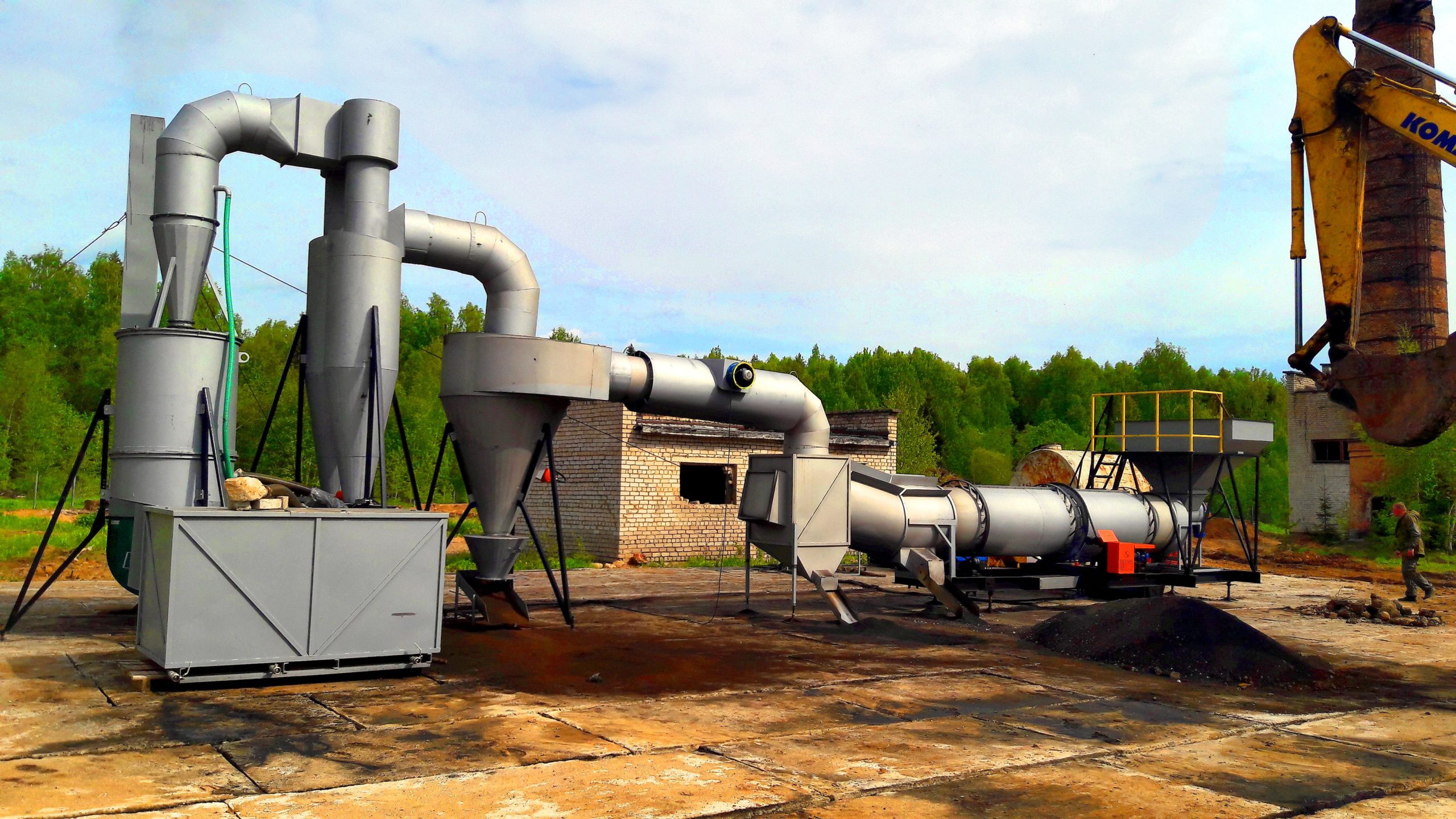

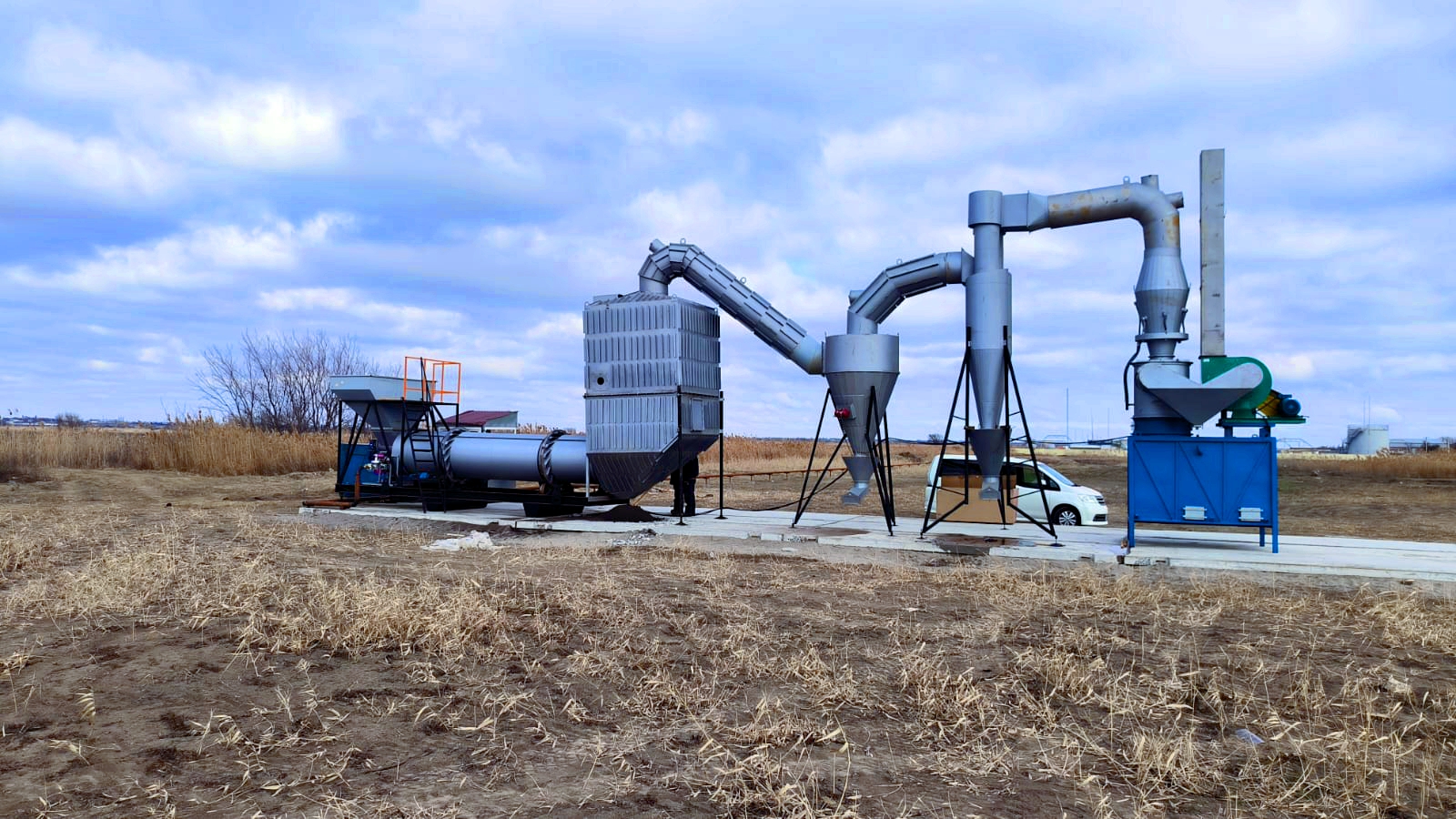

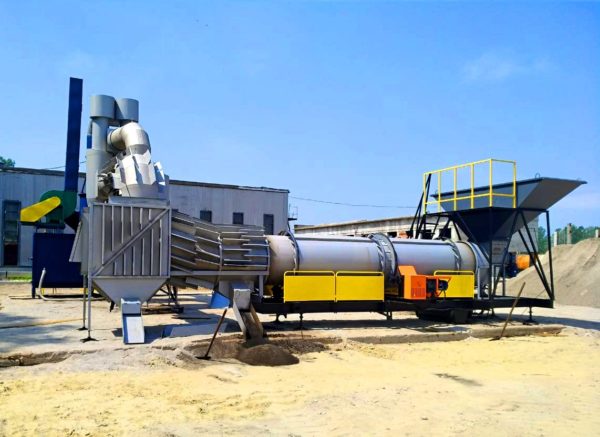

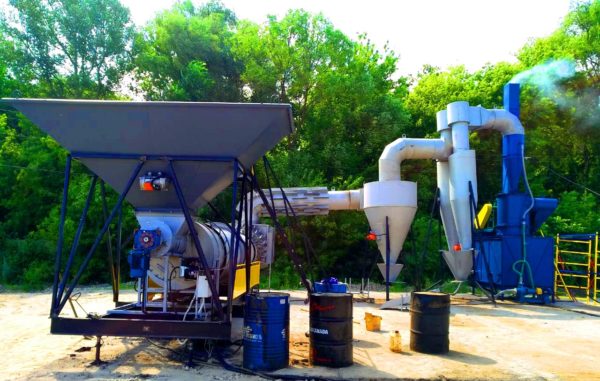

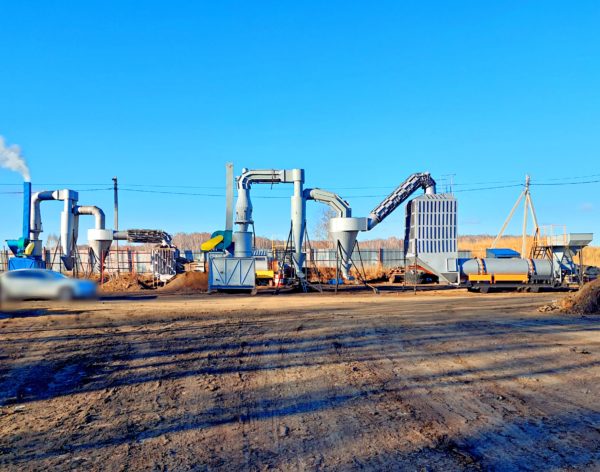

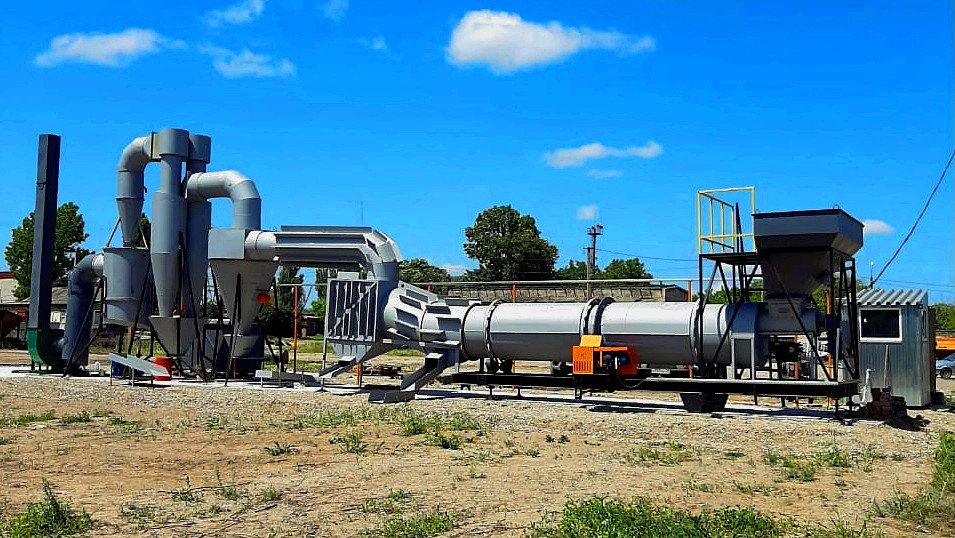

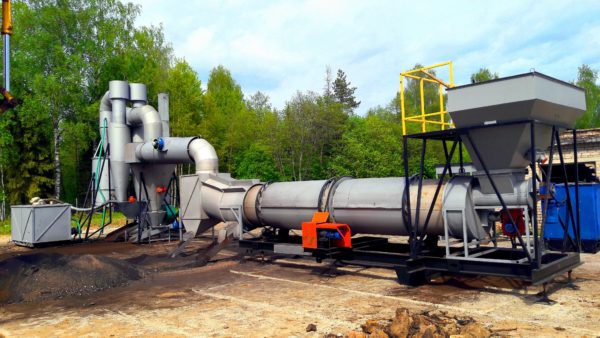

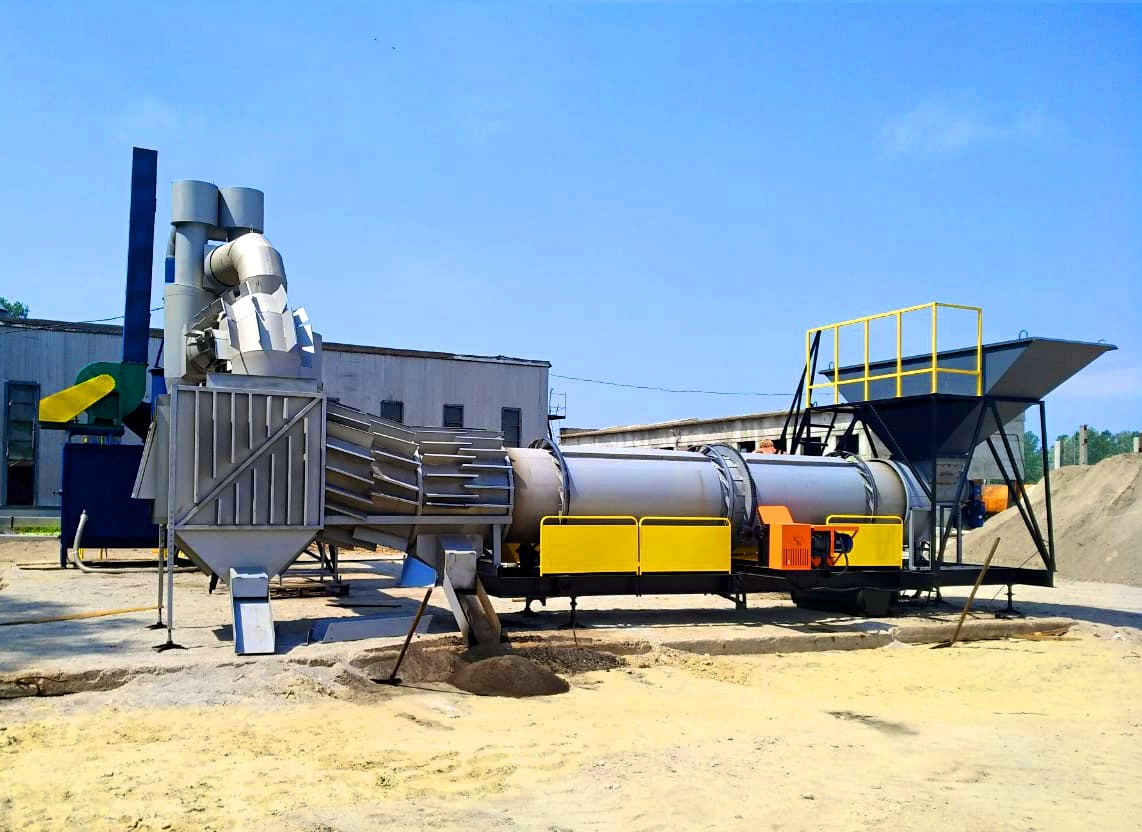

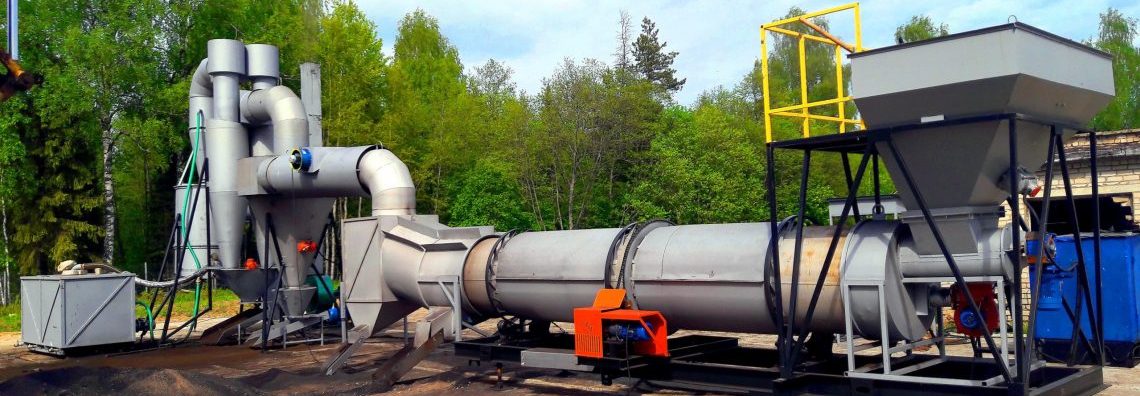

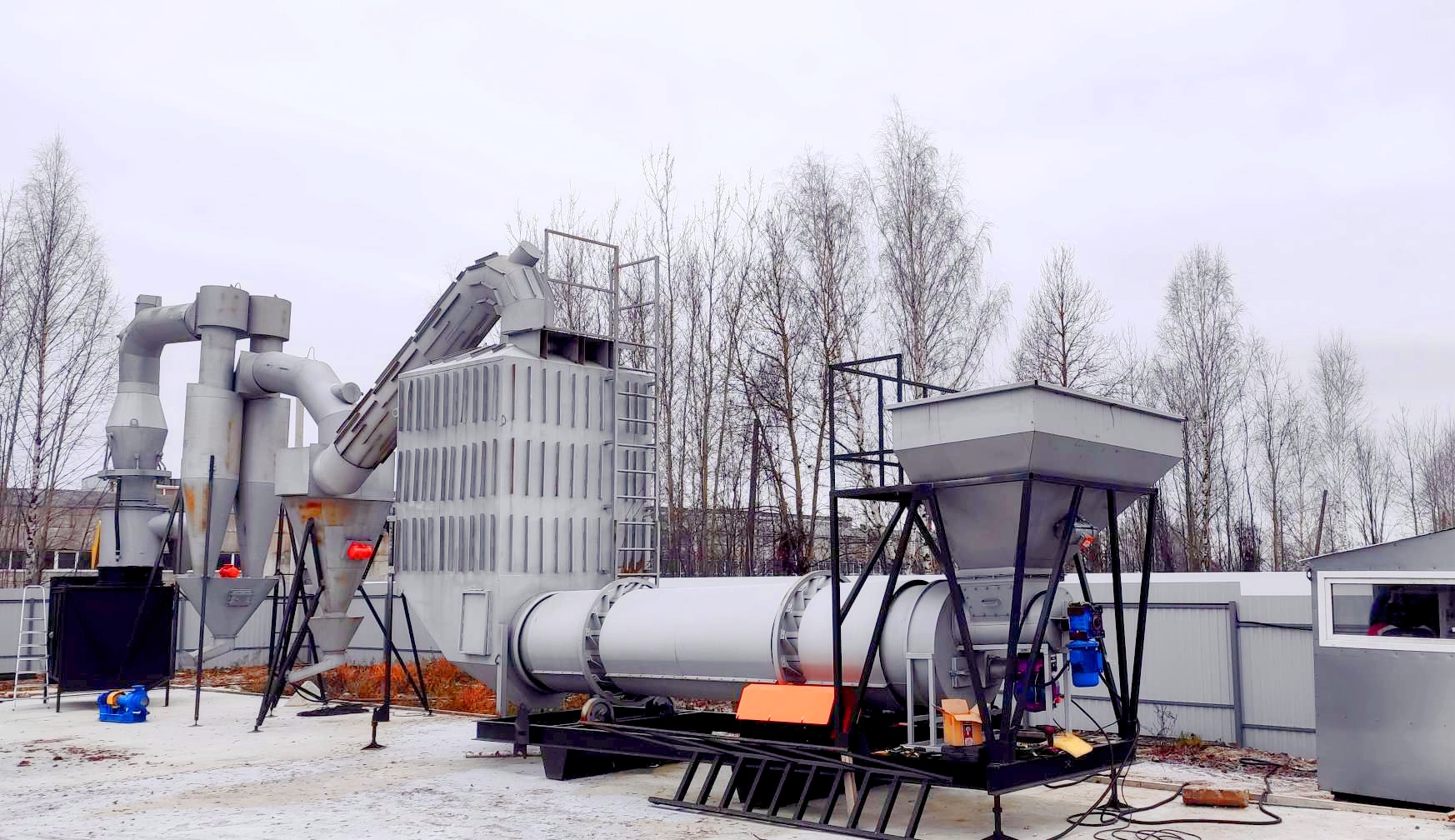

Установка УУН-08 с диметром барабана 1020 мм.
Установка предназначена для утилизации путем сжигания нефтешламов, замазученных грунтов, нефтесодержащих отходов, образующихся при аварийных разливах нефти и нефтепродуктов. Производительность 4 т/час. Данная модель выпускается с 2006 года и постоянно модернизируется. Установка УУН-08 прошла государственную экологическую экспертизу.
Перечень отходов, предназначенных для термической утилизации на установках.
| № п/п | Наименование вида опасного отхода | Код опасного отхода | Класс опасности |
| 1 | песок, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов менее 15 %) | 9 19 201 02 39 4 | 4 |
| 2 | песок, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов 15 % и более) | 9 19 201 01 39 3 | 3 |
| 3 | уголь активированный отработанный, загрязненный нефтепродуктами (содержание нефтепродуктов менее 15 %) | 4 42 504 02 20 4 | 4 |
| 4 | уголь активированный отработанный, загрязненный нефтепродуктами (содержание нефтепродуктов 15 % и более) | 4 42 504 01 20 3 | 3 |
| 5 | угольные фильтры отработанные, загрязненные нефтепродуктами (содержание нефтепродуктов менее 15 %) | 4 43 101 02 52 4 | 4 |
| 6 | угольные фильтры отработанные, загрязненные нефтепродуктами (содержание нефтепродуктов 15 % и более) | 4 43 101 01 52 3 | 3 |
| 7 | отходы минеральных масел моторных | 4 06 110 01 31 3 | 3 |
| 8 | отходы синтетических и полусинтетических масел моторных | 4 13 100 01 31 3 | 3 |
| 9 | отходы минеральных масел трансмиссионных | 4 06 150 01 31 3 | 3 |
| 10 | отходы минеральных масел трансформаторных, не содержащих галогены | 4 06 140 01 31 3 | 3 |
| 11 | отходы минеральных масел компрессорных | 4 06 166 01 31 3 | 3 |
| 12 | отходы синтетических масел компрессорных | 4 13 400 01 31 3 | |
| 13 | отходы минеральных масел турбинных | 4 06 170 01 31 3 | 3 |
| 14 | отходы минеральных масел гидравлических, не содержащих галогены | 4 06 120 01 31 3 | 3 |
| 15 | смазочно-охлаждающие масла отработанные при металлообработке | 3 61 211 01 31 3 | 3 |
| 16 | силиконовые масла, утратившие потребительские свойства | 4 19 501 01 10 3 | 3 |
| 17 | остатки дизельного топлива, утратившего потребительские свойства | 4 06 910 01 10 3 | 3 |
| 18 | всплывшие нефтепродукты из нефтеловушек и аналогичных сооружений | 4 06 350 01 31 3 | 3 |
| 19 | осадок механической очистки нефтесодержащих сточных вод, содержащий нефтепродукты в количестве 15 % и более | 7 23 102 01 39 3 | 3 |
| 20 | осадок (шлам) флотационной очистки нефтесодержащих сточных вод, содержащий нефтепродукты в количестве 15 % и более | 7 23 301 01 39 3 | |
| 21 | шлам очистки танков нефтеналивных судов | 9 11 200 01 39 3 | 3 |
| 22 | шлам шлифовальный маслосодержащий | 3 61 222 03 39 3 | 3 |
| 23 | шлам очистки емкостей и трубопроводов от нефти и нефтепродуктов | 9 11 200 02 39 3 | 3 |
| 24 | обтирочный материал, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов менее 15 %) | 9 19 204 02 60 4 | 4 |
| 25 | обтирочный материал, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов 15 % и более) | 9 19 204 01 60 3 | 3 |
| 26 | окалина замасленная прокатного производства с содержанием масла менее 15 % | 3 51 501 02 29 4 | 4 |
| 27 | окалина замасленная прокатного производства с содержанием масла 15 % и более | 3 51 501 01 39 3 | 3 |
| 28 | пенька промасленная (содержание масла менее 15 %) | 9 19 203 02 60 4 | 4 |
| 29 | Пенька промасленная (содержание масла 15% и более)
(при условии поддежания естественного горения) |
9 19 203 01 60 3 | 3 |
| 30 | сальниковая набивка асбесто-графитовая промасленная (содержание масла менее 15 %) | 9 19 202 02 60 4 | 4 |
| 31 | сальниковая набивка асбесто-графитовая промасленная (содержание масла 15 % и более) | 9 19 202 01 60 3 | 3 |
| 32 | отходы синтетических и полусинтетических масел индустриальных | 4 13 200 01 31 3 | 3 |
| 33 | осадок механической очистки нефтесодержащих сточных вод, содержащий нефтепродукты в количестве менее 15 % | 7 23 102 02 39 4 | 4 |
| 34 | отходы грунта, снятого при ремонте железнодорожного полотна, загрязненного нефтепродуктами, умеренно опасные | 8 42 201 01 49 3 | 3 |
| 35 | отходы грунта, снятого при ремонте железнодорожного полотна, загрязненного нефтепродуктами, малоопасные | 8 42 201 02 49 4 | 4 |
| 36 | опилки и стружка древесные, загрязненные нефтью или нефтепродуктами (содержание нефти или нефтепродуктов 15% и более) | 9 19 205 01 39 3 | 3 |
| 37 | опилки и стружка древесные, загрязненные нефтью или нефтепродуктами (содержание нефти или нефтепродуктов менее 15%) | 9 19 205 02 39 4 | 4 |
| 38 | грунт, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов 15 % и более) | 9 31 100 01 39 3 | 3 |
| 39 | грунт, загрязненный нефтью или нефтепродуктами (содержание нефти или нефтепродуктов менее 15 %) | 9 31 100 03 39 4 | 4 |
Дополнительно список отходов (выкопировка)
Принцип работы:

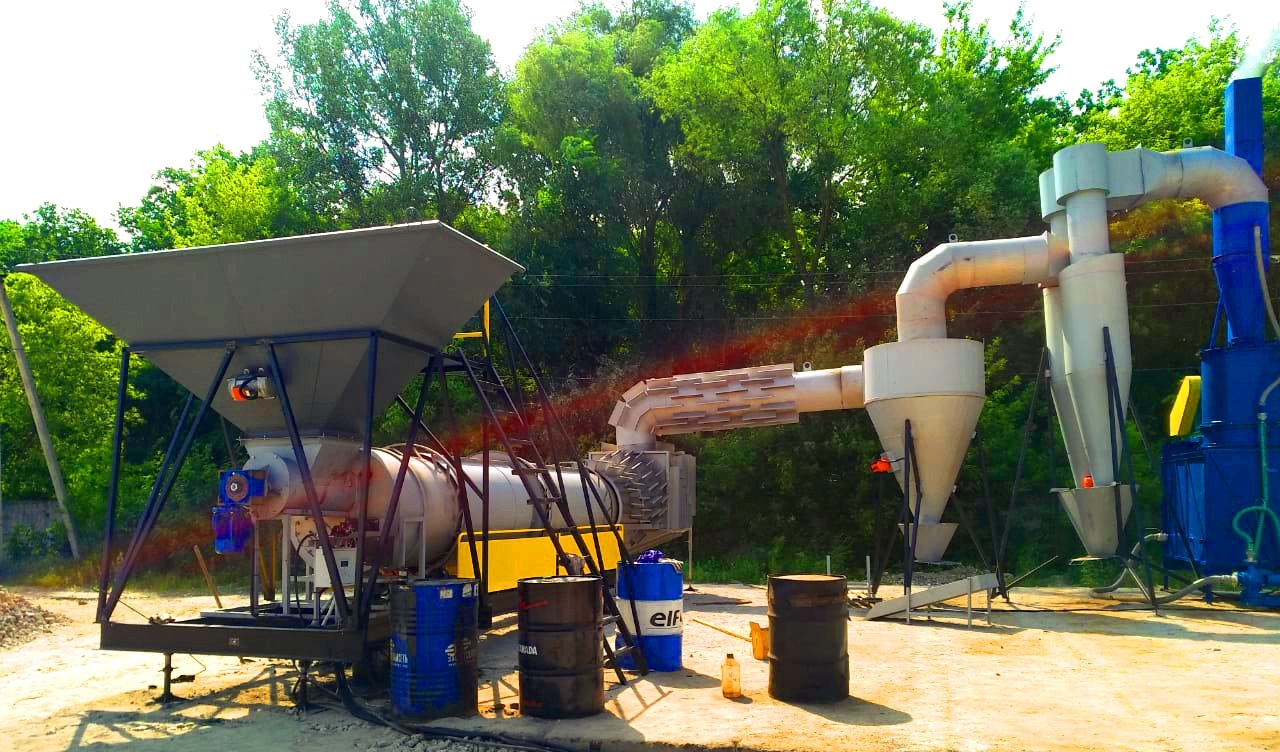

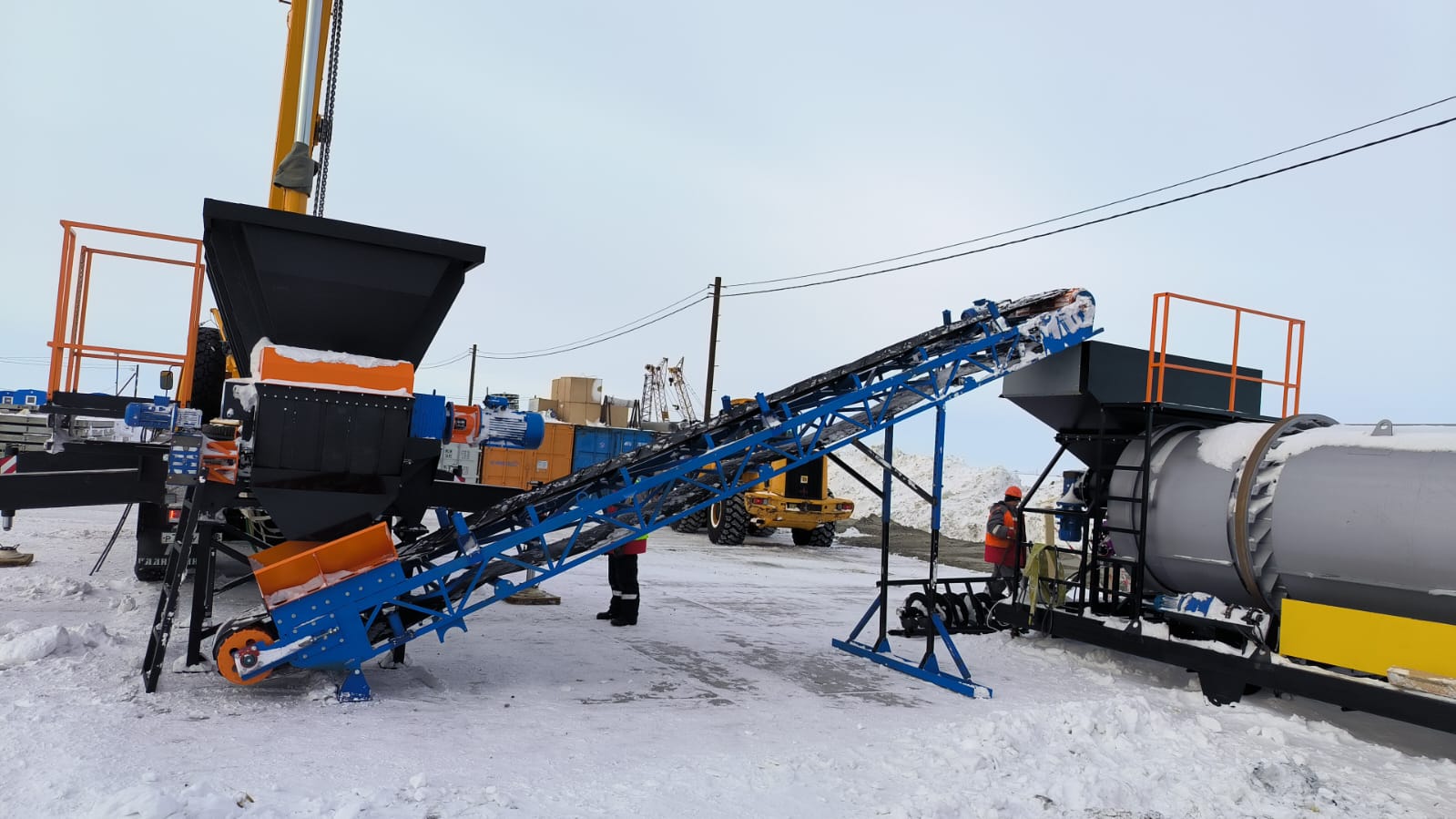

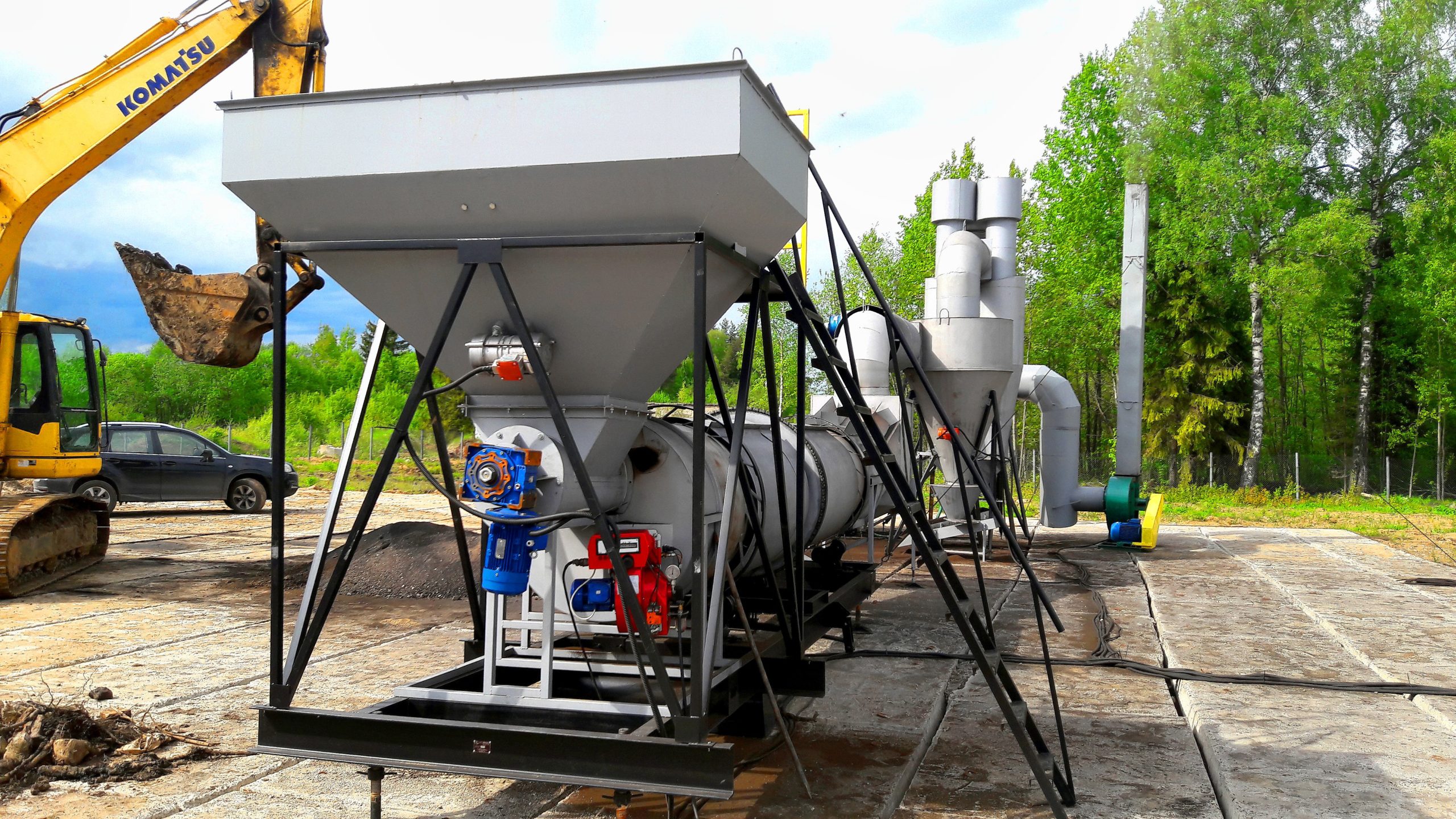

1.Шлам загружается фронтальным погрузчиком (или другой аналогичной техникой) в бункер объёмом 2,5 м. куб., оснащенный решеткой с ячейкой 150 мм. Загрузка шлама в печь осуществляется с помощью шнека, который позволяет пропускать через себя камни диаметром до 250 мм. Производительность подачи шлама регулируется от 0 до 36 м. куб/час
2.Установка УУН-08 комплектуется газовой или жидкотопливной горелкой, которая разогревает и поджигает нефтешлам, который постоянно перемешивается при помощи лопастей. В процессе горения сжигаемый продукт продвигается по трубе в сторону выгрузки, при этом скорость продвижения зависит от угла наклона установки относительно горизонта, и производительности вытяжного вентилятора.

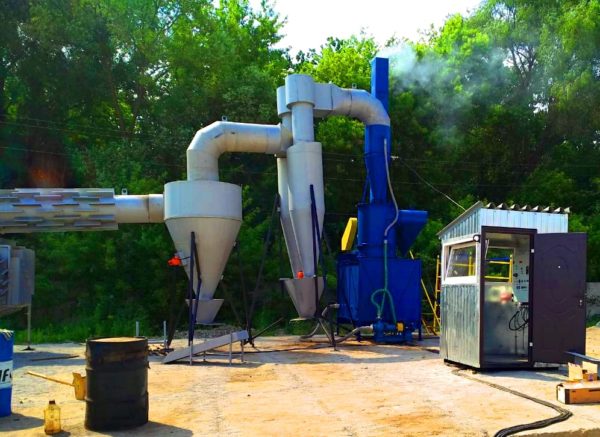

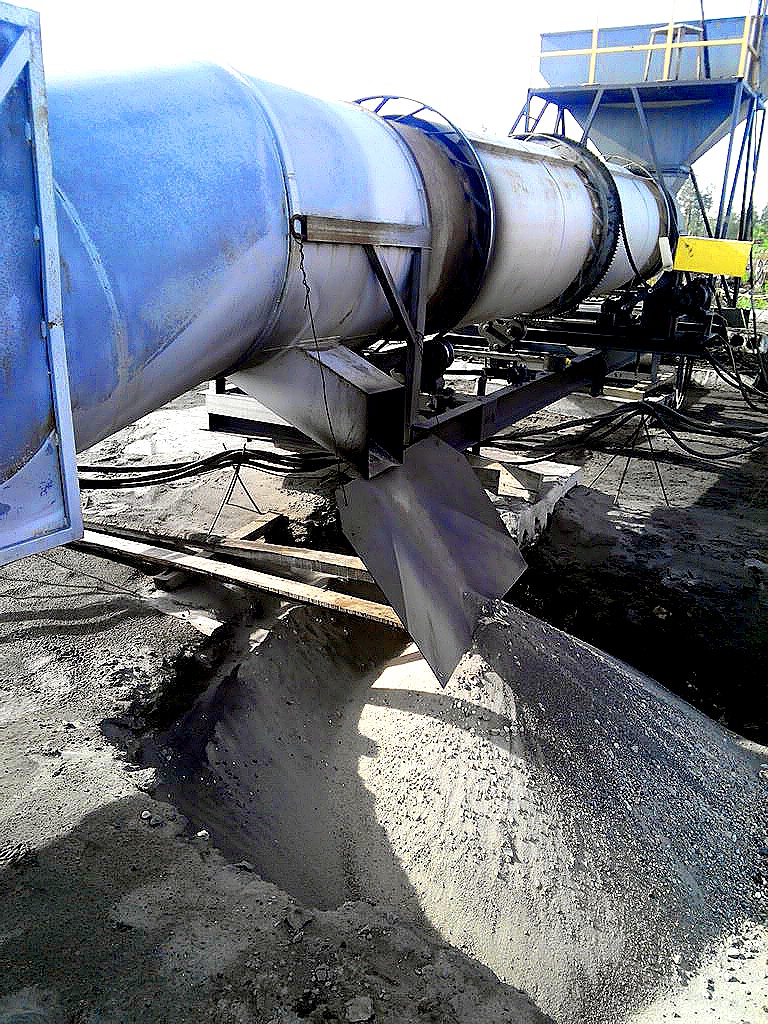

3.Отожженный нефтешлам попадает в камеру дожига, где крупные частицы (камни, твердые включения) по желобу выгружаются в приемную яму, где остывают и удаляются средствами имеющимися у эксплуатирующей организации. Более легкие частицы оседают в бункере выгрузного шнека, затем удаляются. Далее отходящие газы попадают поочередно в одинарный циклон и двойной, где пыль и мелкие частицы оседают в бункерах циклонов и удаляются шнеками.
Технические параметры УУН-08:
| Наименование технического параметра | Величина | |
| 1 | Производительность установки в зависимости от комплектации, (по исходному сырью) кг/час | 4000 |
| 2 | Масса, кг | 12 000 |
| 3 | Габаритные размеры площадки для монтажа, мм
Длина Ширина |
23 000 13 000 |
| 4 | Общая установленная мощность, кВт | до 38 |
| 5 | Напряжение питающей сети, В | 220; 380 |
| 6 | Частота вращения трубы отжига, об/мин: | 5,2 |
| 7 | Температура отходящих газов в атмосферу, С | 100-110 |
| 8 | Площадь площадки необходимая для размещения установки, не менее, м2 | 250 (25×10) |
| 9 | Горелка дизельная ГБЖ-0,8
Номинальная тепловая мощность, МВт. Расход топлива, кг/час Вид топлива Температура эксплуатации горелки ИЛИ Горелка газовая ГБГ-0,8 Номинальная тепловая мощность, МВт. Расход топлива, кг/час Вид топлива Температура эксплуатации горелки
|
0,8 70 Дизельное, печное — 15° С — + 40° С
0,8 88,5 Природный газ — 15° С — + 40° С
|
| 10 | Обслуживающий персонал | 2 человека |
Основные преимущества:
1.Низкие требования к подготовке нефтешлама
2.Многоступенчатая очистка отходящих газов
3.Обслуживающий персонал 2 человека
4.Надежность, долговечность, ремонтопригодность
5.Низкая стоимость
6.Наличие всех документов на установку для получения лицензии
Разрешительная документация:
Декрарация о соответствии по УУН-08
