Гидростанция ГС

Устройство и принцип работы ГС

Гидростанция состоит из двигателя (бензинового, дизельного, электродвигателя), гидронасоса, гидробака и другого гидрооборудования (гидравлические рукава, регуляторы), обеспечивающего работу гидроагрегатов, и соединяется с ними системой гидравлических РВД.

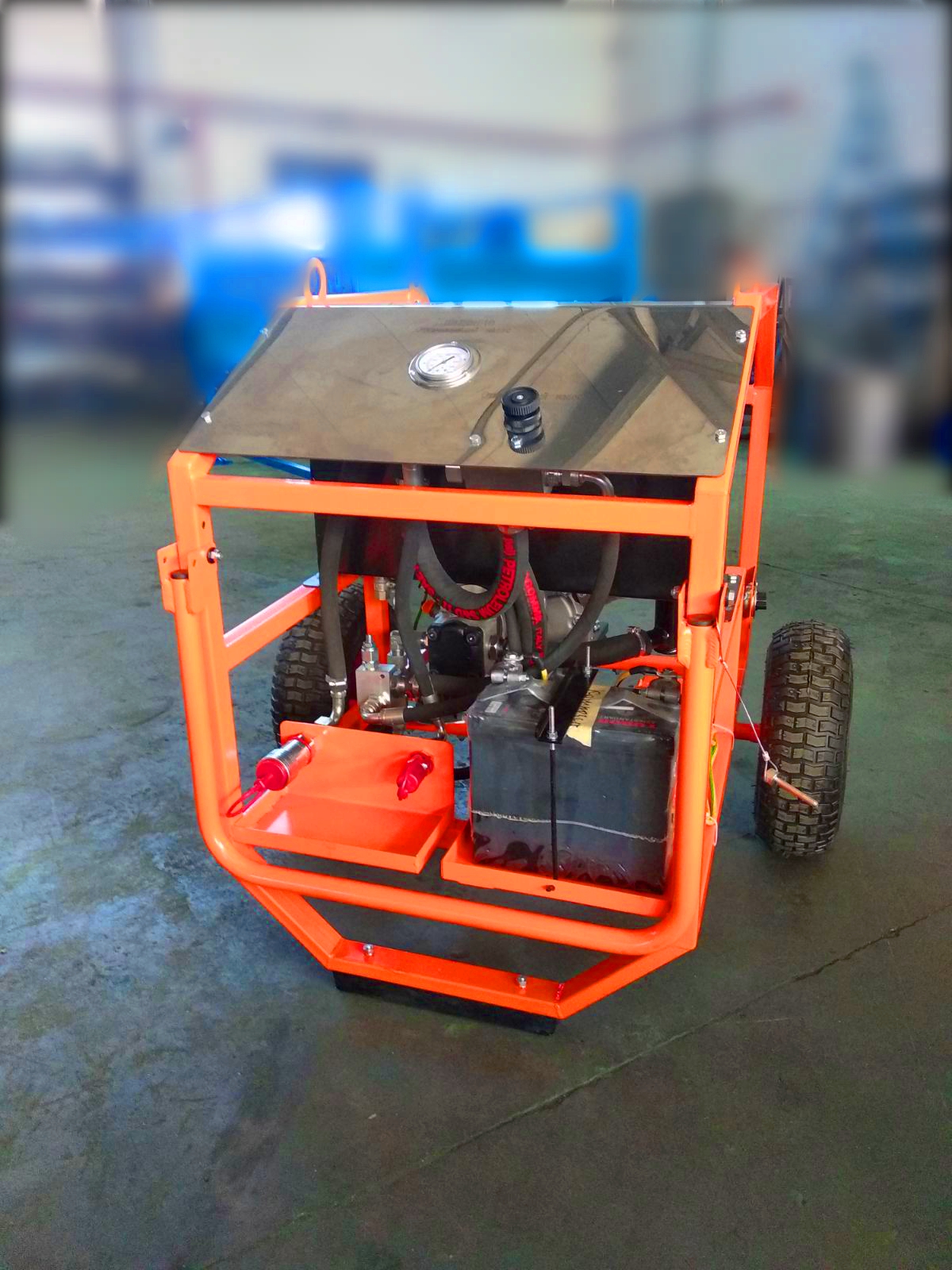

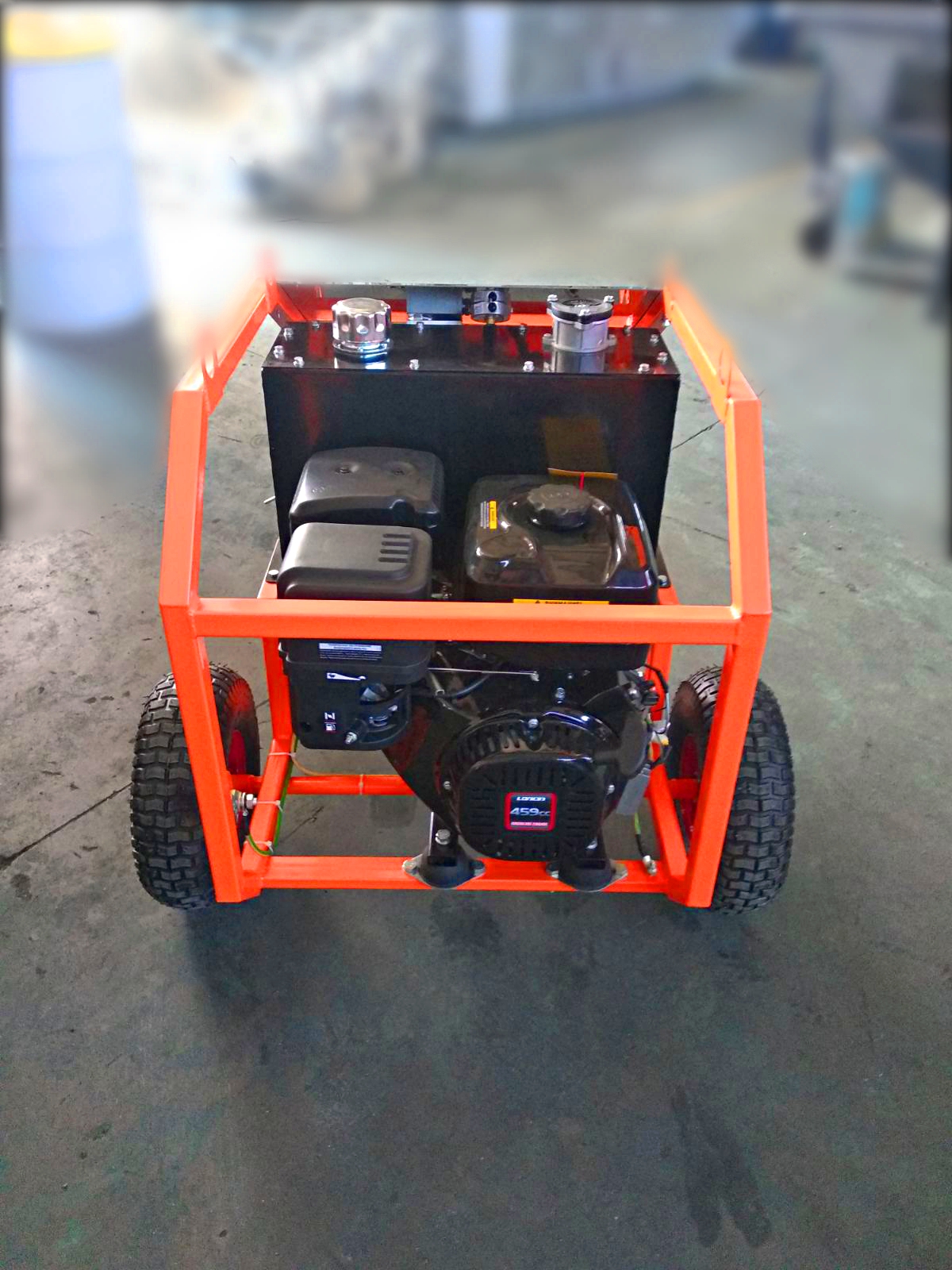

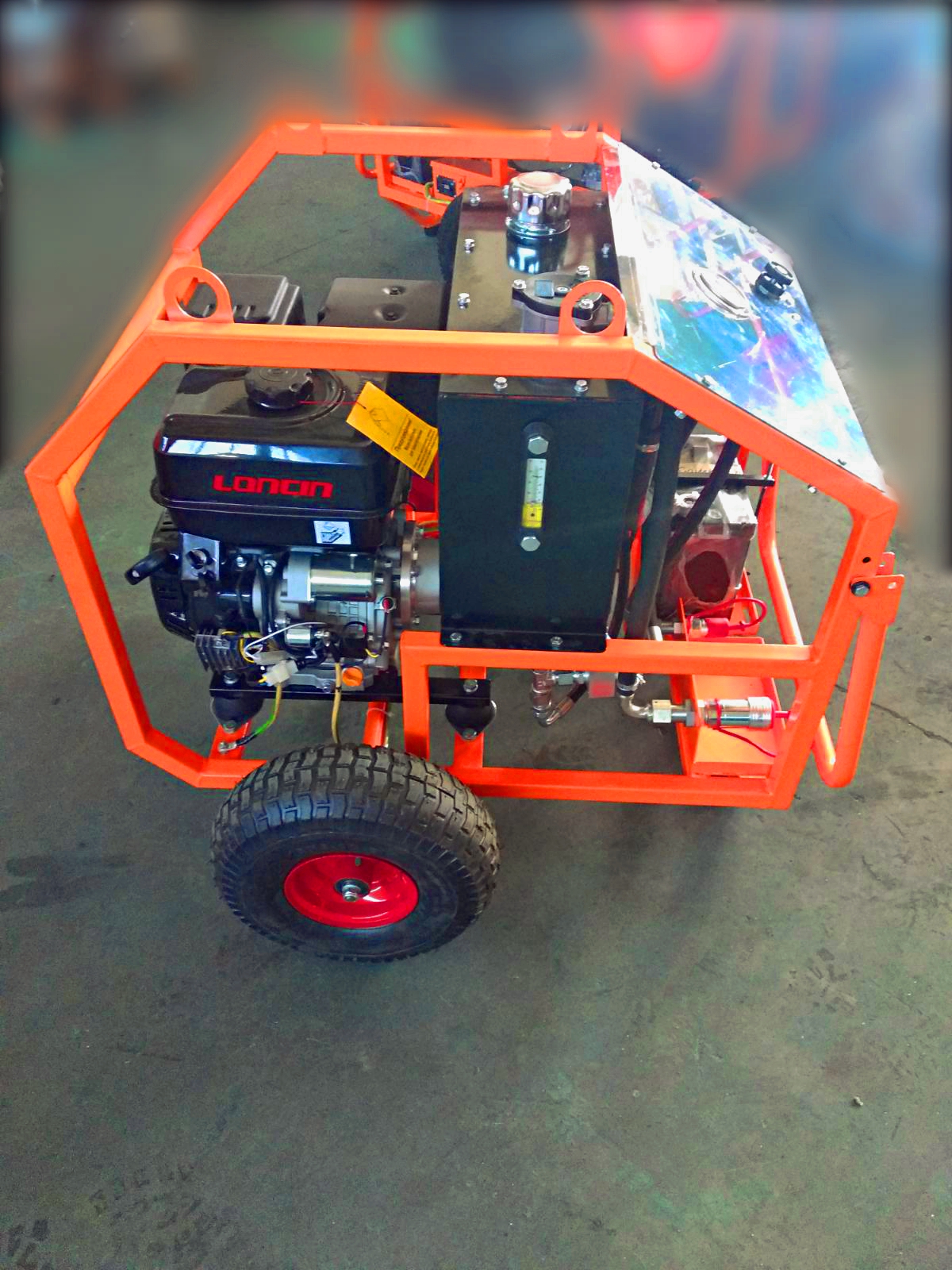

Общий вид силовой установки нефтесборного устройства представлен на рисунке 1.

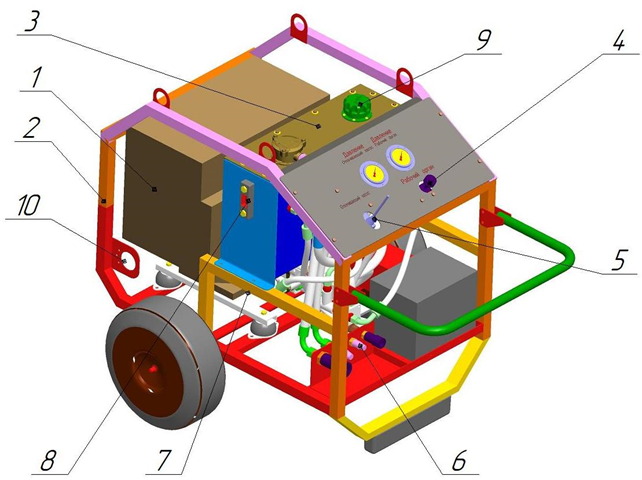

Рисунок 1 — Общий вид силовой установки

1 – двигатель с приводом гидронасоса, 2 – рама, 3 – гидробак, 4 – гидроблок включения привода рабочих органов, 5 – гидроблок включения откачивающего насоса, 6 – панель БРС, 7-сливной кран, 8- указатель уровня масла, 9-заливная горловина гидробака, 10 – масса.

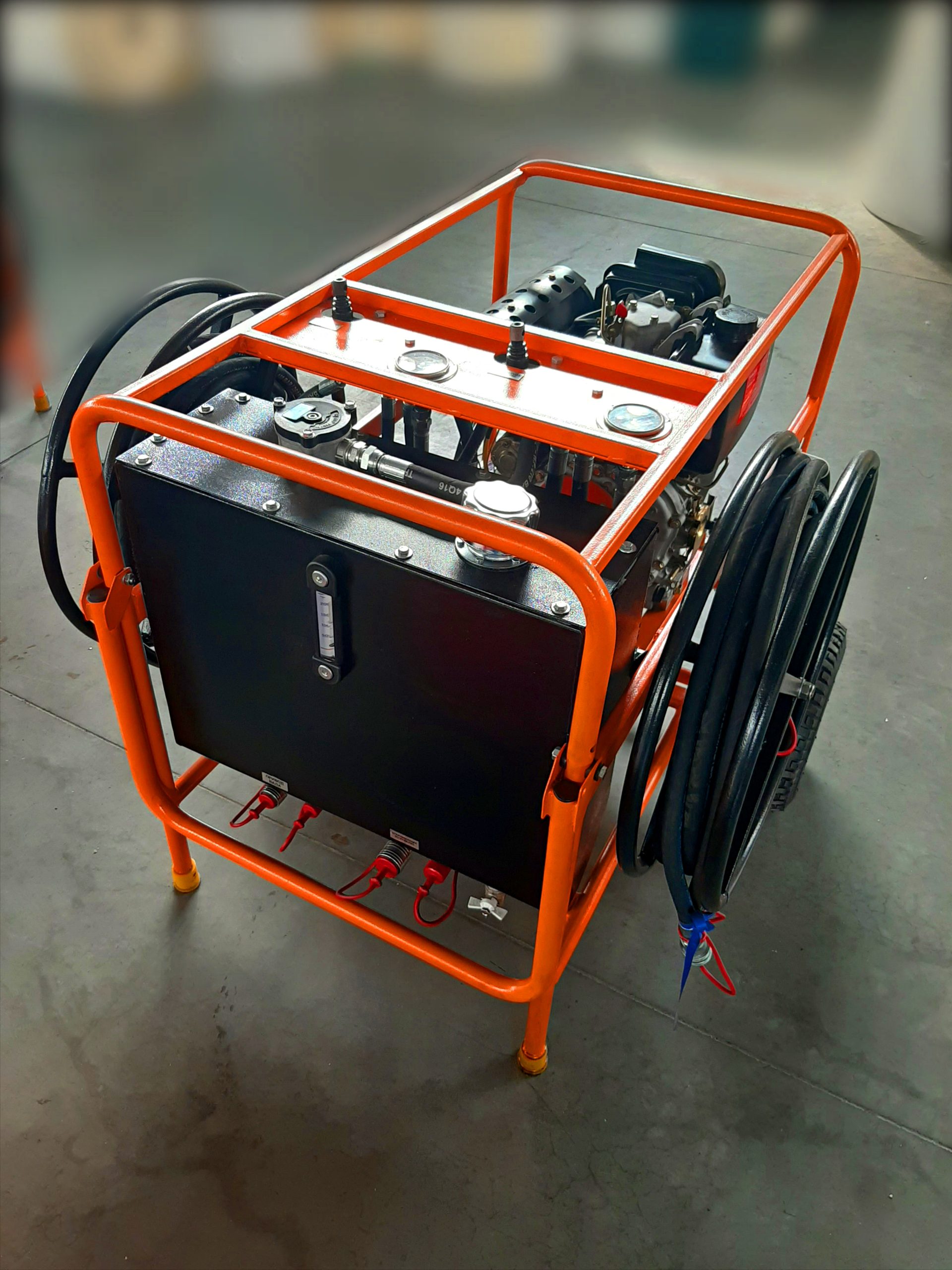

Управление ГС осуществляется с панели управления, представленной на рисунке 2.

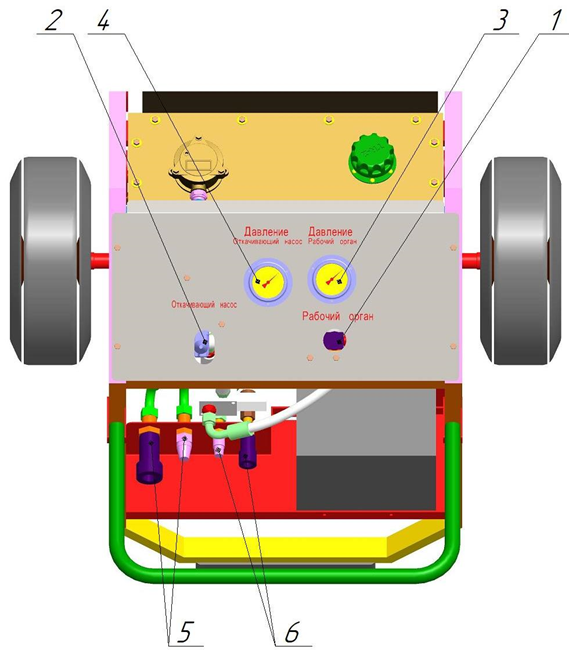

Рисунок 6 — Общий вид панели управления ГС:

1-гидроблок включения привода рабочих органов 2-гидроблок включения откачивающего насоса, 3- манометр давления в линии привода рабочих органов, 4-манометр давления в линии откачивающего насоса. 5 – БРС размерности 1/2’’ линии подачи к откачивающему насосу 2 – БРС размерности 3/8” линии подачи к рабочему органу.

Принцип работы

Двигатель, приводящий в движение сдвоенный насос высокого давления, установлен на общей раме и соединён с насосом с помощью эластичной муфты.

Рабочая жидкость из гидравлического бака насосами подаётся к рабочим органам через гидроблоки.

Для поддержания требуемого постоянного расхода и давления в рабочей линии служит гидроблок с предохранительным клапаном. Для включения/остановки гидромоторов головного устройства служат рычаги включения/выключения гидропотоков помпы/барабана
